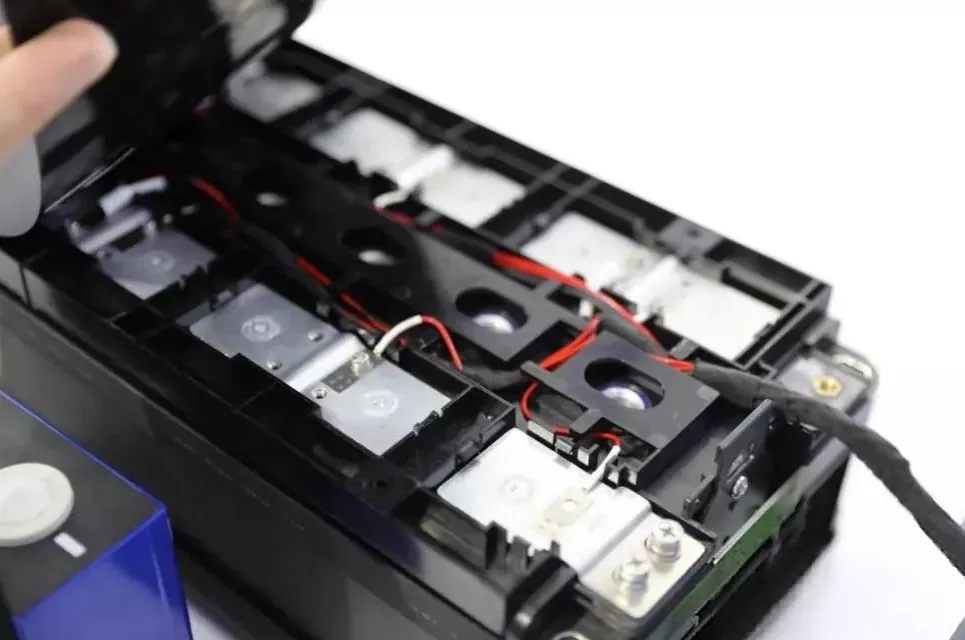

Power Battery Pack Cable-CCS

Honflex Electronics-ek Power Battery Pack Cable-CCS eskaintzen du, hau da, kable tradizionalak (kableak, terminalak, konektoreak) busbarrekin, plastikozko egiturazko osagaiekin, tenperatura sentsoreekin eta beste elementu batzuekin unitate bakar batean integratzen dituen bateriaren konexio eta kudeaketa osagaia. FPCn (zirkuitu inprimatu malgua) oinarritutako CCS ez bezala, pertsonalizazioa onartzen dugu. Diseinu modular eta integratuaren bidez, sistematikoki berritu ditugu aurrez sakabanatuta eta desordenatuta dauden sentsore-arnesak. Oinarrizko oinarrizko modulua da bateriaren segurtasuna kontrolatzeko, egoera ebaluatzeko eta errendimendua optimizatzeko.

Moduluaren barruko nukleoko soldadura eta konexioa azken muntaia baino lehen amaitu direnez, dozenaka edo ehunka sakabanatuta dauden muntaketa-puntu hainbat osagai modulartan integratuz, ekoizpen-prozesua sinplifikatu egin da eta tokian tokiko soldadura edo muntaketa txarraren ondoriozko birlanketa-tasa murriztu da.

Power Battery Pack Cable-CCS-ren egitura integratuaren diseinuak modu eraginkorrean konpontzen ditu ohiko kableatuak eta interferentziak eta beste kanalizazio batzuekiko higaduraren arazoak. Hariak plastikozko euskarrietan ondo finkatuta, espazioaren erabilera hobetzen du eta ondorengo mantentze lanak errazten ditu. Horrez gain, automobilgintzako kableatu prozesu helduan oinarrituta, hornikuntza-katea heldua da eta lehengaien kostuak gardenak dira, aukera ezin hobea eskainiz bertsio-berritze-bide egonkorra bilatzen duten fabrikatzaileentzat, baina FPC prozesu berrira aldatu nahi ez dutenak.

Plastikozko egitura-osagai modularrek isolamendu-babes bateratua eta finkapen mekanikoa eskaintzen dute kable eta konexio puntuetarako, sistemaren bibrazio eta kolpeen erresistentzia hobetuz. Funtzionamenduaren segurtasuna bermatzea

Egitura eta Ezaugarriak:

Diseinu modular integratuak sakabanatuta dauden tentsio-laginketa-lerro independenteak eta tenperatura-sentsore-lerroak konektoreen eta terminalen bidez integratzen ditu kableatu-arnesen muntaketa ordenatu batean, funtsean muntaketa-metodo tradizionala aldatuz "lehenengo sakabanatuta dauden lerroak jarriz, gero terminalak konektatuz", eta unitate funtzional estandarizatuak sortuz.

2. Busbarren eta bateriaren terminalen arteko konexioa laser bidezko soldadura bidez lortzen da normalean. Konexio hau konektorearen barruan sartzea, soldadura edo integrazioaren bidez gauzatzen da, egituraren egonkortasun orokorra bermatuz eta hari bakarra askatzea saihestuz.

3. Automatizazio moldagarria eguneratzea. Linea solteen kableatuak eskuzko muntaian oinarritzen dira, eta Power Battery Pack Cable-CCS moduluan integratuta dago. Bere forma erregularrak eta interfaze argiak muntaketa automatikoko prozesuen maila altuagoetara egokitzeko aukera ematen dute.

4. Bezeroaren diseinu-eskakizunen arabera, beste FPC edo PCBA (Zirkuitu Inprimatuko Plaka Muntaia) beste batzuekin konbina daiteke integrazio soluzio hibrido bat osatzeko. "Kableatu-arnesa + isolamendu-taula" edo "FPC + hutsean konformatzeko/kableatu-arnesa" eskemak daude, kostu, errendimendu eta espazio-eskakizun desberdinak betetzen dituztenak.

Parametroak

Aplikazioa

Kostuekiko eta prozesuen trantsizioekiko sentikorrak diren proiektuetarako, batez ere kableatu-hornidura-sistema helduak dituzten bateria-paketeetarako, aldaketa minimoak eginez, eraginkortasuna eta fidagarritasuna hobetu daitezke. Tamaina ertain eta handiko bateria-moduluetarako eta energia biltegiratzeko sistemetarako, baita ibilgailu komertzialetarako eta energia biltegiratzeko ere, Power Battery Pack Cable-CCS "kableatu + FPC" edo "kableatu + PCBA" CCS soluzio konposatu mota baten parte gisa balio dezake, korronte handiko transmisioan edo konexio mota espezifikoetan dituen abantaila bereziak aprobetxatuz.

Gure konpromisoa

Ondo dakigu bateria elektrikoen industriak eraginkortasunaren, fidagarritasunaren eta kostuaren arteko orekatzeko erronkak. Automobilgintzako konexio elektrikoen teknologia helduan oinarrituta, funtsezkoa da. Eskaintzen dugun balioa ez da soilik talde estandarrak betetzen dituzten kalitate handiko moduluak eskaintzean, hala nola "Energia Berriaren Bateriaren Konexio Sistema (CCS) Osagai Teknikoen Baldintza Teknikoak", baina baita egitura-diseinua, kableatu-prozesua, muntaketa automatizatua integratzea eta probaren egiaztapen integrala barne hartzen dituen zerbitzu-gaitasun integrala izatean ere. Zuretzako bazkide fidagarri bihurtzen gara bateria-paketeen diseinuaren eta fabrikazioaren berritze-bidean. Kable CCS-ren xehetasun teknikoetan sakondu nahi baduzu edo beste bide tekniko batzuekin alderatu nahi baduzu, mesedez eztabaidatu lankidetza gaiak edonoiz. Til Ding presidenteordearekin harremanetan jar zaitezke (Tel.: +86 18750290300, Posta elektronikoa:rding@hon-flex.com) edo Rick Wang negozio-zuzendaria (Tel.:+86-15959382432, Posta elektronikoa:yhwang@hon-flex.com), edo bisitatu webguneainformazio gehiagorako.
