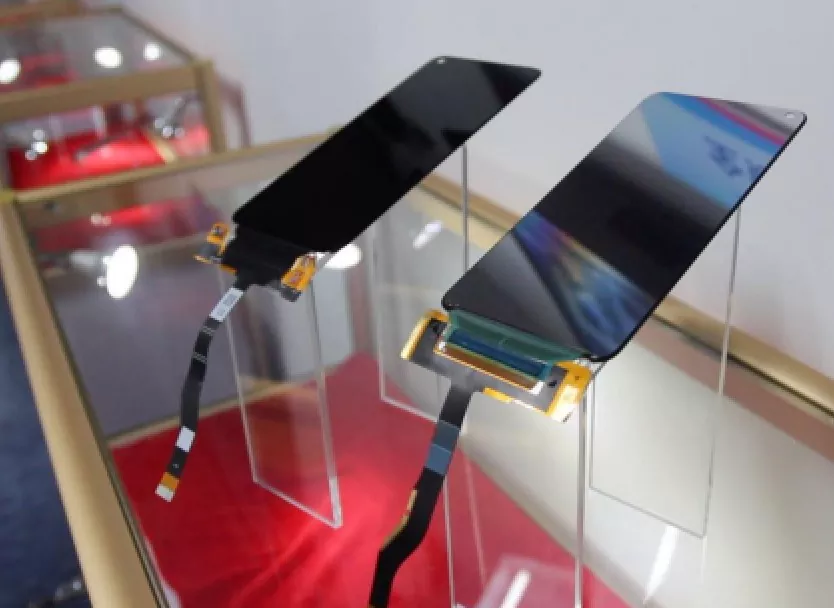

Telefono mugikorren bistaratzeko modulua Rigid-Flex PCB

Telefono mugikorren bistaratzeko modulua Rigid-Flex PCB interkonexio-eramaile kritikoa da, integrazio handia, fidagarritasun handia eta tolesgarritasuna ahalbidetzen dituena smartphone-en pantaila-modulu modernoetan. Egitura konposatu bat erabiliz, eremu zurrunak osagaiak ziurtatzen dituen eta eremu malguak tolestura dinamikoa jasaten duen, zirkuituaren egonkortasuna, seinalearen osotasuna eta iraunkortasun mekanikoa bermatzen ditu espazio mugatuan. Gailu meheago eta arinagoetarako oinarrizko gaitzaile teknologikoa da.

Zer da telefono mugikorren pantaila modulua Rigid-Flex PCB?

Telefono mugikorren bistaratzeko modulua Rigid-Flex PCB telefono modernoetan erabiltzen den oinarrizko osagai elektronikoa da pantaila pantaila plaka nagusira konektatzeko. PCB zurrunen eta PCB malguen (FPC) ezaugarriak konbinatzen ditu, dentsitate handiko zirkuituen diseinuak eta toleste mekanikoa ahalbidetuz, muga espazial mugatuetan.

Egiturazko osagaiak

1. Atal zurruna (PCB zurruna)

Euskarri-egitura egonkorra eskaintzen du, txip kritikoak, konektoreak eta kontrolatzaileen IC-ak biltzen ditu.

Pantaila-moduluaren erresistentzia mekanikoa eta epe luzerako fidagarritasuna bermatzen ditu.

2. Atal malgua (PCB / FPC malgua)

Tolesgarria eta tolesgarria, pantailaren eta plaka nagusiaren arteko konexioak ezartzeko erabiltzen da espazio mugatuetan.

Hiru dimentsioko diseinuak onartzen ditu, konektoreen kopurua murrizten du eta seinalearen osotasuna hobetzen du.

3. Diseinu Zurrun-Flex

Atal zurrunak eta malguak taula bakarrean integratzen ditu.

Zirkuitu-soluzio bat eskaintzen du, aldi berean egonkorra eta malgua dena, gailu ultrameheen diseinuak erraztuz.

Oinarrizko egitura eta ezaugarriak:

1. 3D bideratzea: zati malgua papera bezala tolestu edo tolestu daiteke, telefonoaren barruko espazio bertikala guztiz aprobetxatuz, hala nola, gidariaren IC-a pantailaren atzealdera tolesteko, eta, horrela, bezel ultra-estu edo pantaila osoko diseinuak ahalbidetuz. Honek smartphone diseinu ultra-mehea errazten du.

2. Pantaila-moduluetan erabiltzen den plaka zurrun-flexua pantaila-kontrolatzailea plaka nagusiarekin konektatzen duen osagai nagusia da. Zirkuitu malguen tolesgarritasuna taula zurrunen egonkortasunarekin konbinatzen du, pantaila-gorputz erlazio altuak eta diseinu mehe eta arinak lortzeko oinarria osatuz.

Errendimenduaren abantaila nagusiak:

1. Lodiera murriztea: plaka zurrunen konektoreen eta estalki-geruzen erredundanteen lodiera kentzen du, eta ondorioz, egitura orokorra meheagoa da soluzio diskretuekin alderatuta.

2. Seinalearen osotasun handia: dentsitate handiko kableatu teknikak (adibidez, bikote diferentziala bideratzea) eta galera dielektriko baxuko materialak erabiltzen ditu abiadura handiko irudien datu-korronteak modu egonkorrean transmititzeko (4K/8K bideoa onartzen duena), seinalearen atenuazioa eta interferentzia elektromagnetikoak modu eraginkorrean kenduz, pixel handiko irudien datuen galerarik gabeko eta latentzia baxuko transmisioa bermatuz.

3. Interferentziaren immunitatea: kable malgu luzeekin alderatuta, malgu zurruneko taulak seinaleen bideak laburtzen ditu eta interferentzia elektromagnetikoak modu eraginkorrean isola ditzakete kobrea isurtzeko edo blindatzeko filmen bidez.

4. Osotasun estrukturala: sekzio zurrun eta malguen arteko elkarloturak barne-jadapen kimikoen eta xaflatzearen bidez sortzen dira, soldadura-junturak baino. Horri esker, bidegurutzean tolestura-erresistentzia "FPC + konektorea" edo "FPC plaka zurrunarekin soldatutako" soluzio tradizionalen gainetik dago.

5. Shock Erresistentzia handia: Egitura integratuak soldadura-junturaren hutsegitearen arriskua murrizten du, seinale-transmisio egonkorra bermatuz tanta edo bibrazioetan ere.

6. Tolestura dinamikoa onartzen du: telefono tolesgarrietan, 400.000 bihurgune errepikatu baino gehiago jasan ditzake errendimendu elektrikoa mantenduz.

Parametro tekniko nagusiak:

1. Parametro estrukturalak:

Geruza kopurua eta egitura: normalean 4-6 geruza, "zurrun-flexioa" eraikuntza erabiliz.

Lodiera: eremu malgua normalean 0,1-0,2 mm-koa da muturreko mehetasunerako; osagaien muntaketa eta bideratze eskakizunen arabera diseinatutako eremu zurrunaren lodiera.

Gutxieneko makurtze-erradioa: 0,5 mm baino txikiagoa izan daiteke, tolestura estuetarako egokia.

2. Errendimendu elektrikoa:

Lerroaren zabalera/espazioa: 可达 40μm - 50μm, dentsitate handiko seinaleen transmisio baldintzak betetzen dituena.

Inpedantzia-kontrola: inpedantzia-kontrol zorrotza (adibidez, 100Ω ±% 10) abiadura handiko seinale diferentzialak (adibidez, MIPI DSI).

Transmisioko banda-zabalera: kanal bakoitzeko hainbat Gbps-ko abiadura handiko datu-transmisioa onartzen du, bereizmen handiko eta fotograma-tasa handiko pantaila-eskakizunak betez.

3. Materialak eta fidagarritasuna:

Substratua: sekzio malguak poliimida (PI) edo errendimendu handiagoko kristal likidoaren polimeroa (LCP) erabil ditzake, azken honek abantailak eskaintzen ditu ultra-mehetasunean, galera txikian eta tolestean erresistentzian.

Tolestearen erresistentzia: tolestearen bizi-baldintza dinamikoa > 400.000 ziklo.

Funtzionamendu-tenperatura: -30 °C eta +85 °C artean, kontsumo elektronikoen erabilera-ingurunearen eskakizun zorrotzak betetzen ditu.

Aplikazio-eszenatokiak

Produktu hau telefono mugikorren bistaratze-sistemetarako oinarrizko interkonexioa eta laguntza-soluzioa da, batez ere goi-mailako telefono-pantailak (normalean 6,7 hazbete baino gutxiagokoak), pilaketa trinkoa eta kalitate handiko seinaleen transmisioa ahalbidetzen duena.

Gure Balio Proposamena

Telefono mugikorren sektorean bistaratzeen interkonexiorako plaka zurrun-flexiboko soluzioak eskaintzen adituak gara. Fidagarritasun handiko produktu estandarizatuak ez ezik, lankidetza-diseinuan, simulazioen optimizazioan eta garapen pertsonalizatuan gaitasun handiak ere baditugu. Zirkuituen zehaztasun-prozesatzeko, materialen zientzian, simulazio termikoan eta seinalearen osotasunaren analisian esperientzia sakonak babestuta, bezeroekin lankidetza estua dugu prozesu osoko laguntza eskaintzeko (kontzeptu-diseinutik hasi eta masa-produkziora) ID diseinu zehatzetara, pilaketa-arkitektura eta pantaila-errendimendu-helburuetara egokituta. Ingeniaritza berritzailea aprobetxatzeko konpromisoa hartzen dugu bezeroei espazioaren eta errendimenduaren mugak gainditzen laguntzeko smartphone-en pantaila-sistemetan, esperientzia bisual argiagoak eta egonkorragoak sortuz, zure osagai fidagarriko bazkide bihurtuz.
